OHM-OMC-N2無濾網式油霧回收機

無濾網式油霧回收機中業界最高捕集效率2μm以上99%
不須濾網
無任何耗材廢棄物

商品介紹

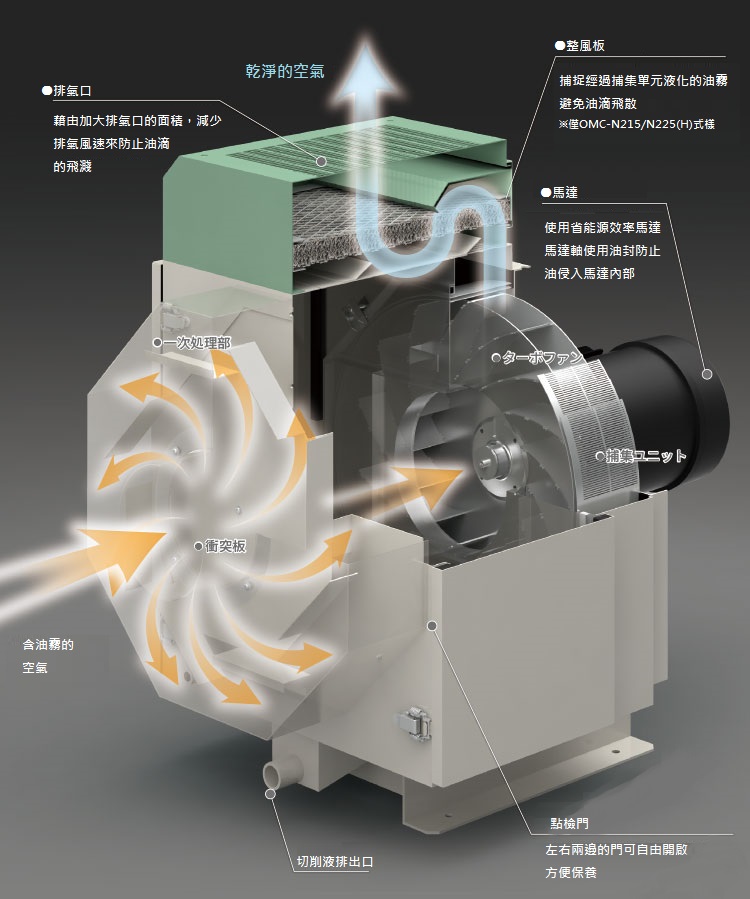

●內部構造

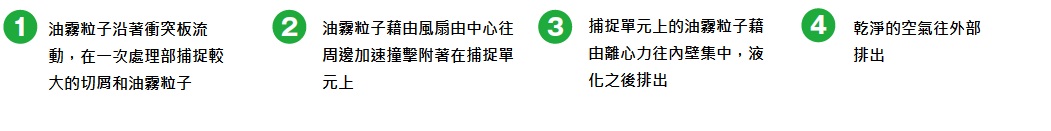

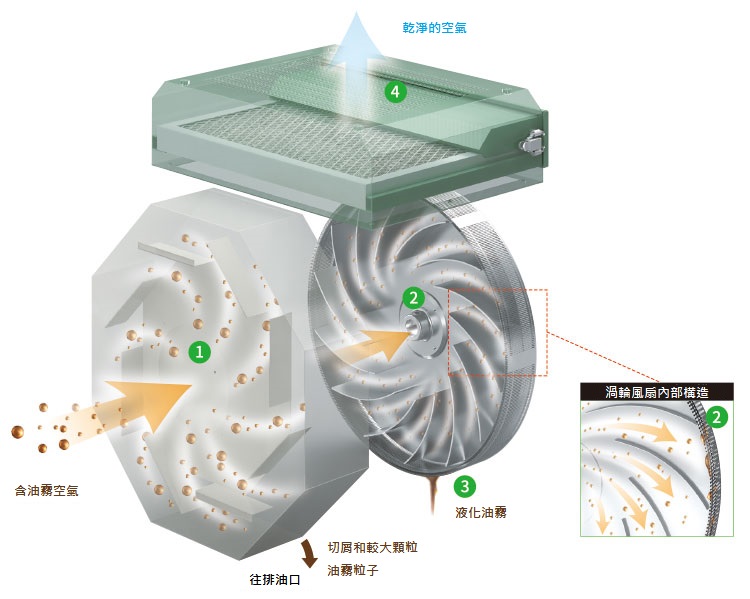

●原理

設計重點1

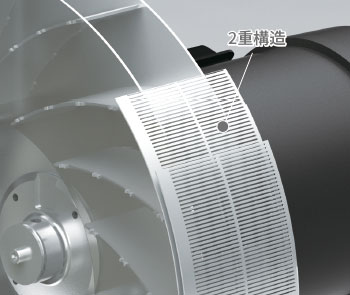

設計重點2

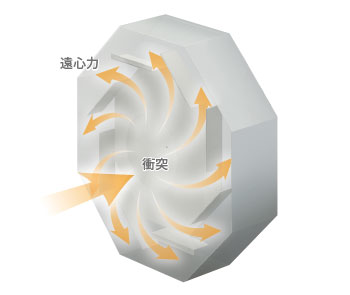

從吸入口吸入的空氣中,較大顆粒的粉塵和油霧粒子撞擊衝突板後
沿著一次處理部的內壁迴轉。藉由離心力將油霧粉塵分離。
油霧粒子越和衝突部位撞擊越能夠提高捕捉效率,其中OMC-N2-Htype藉由其獨特設計,有業界NO.1的捕集效率

●式樣規格

型式OMC-
N205
OMC-
N205H
OMC-
N210
OMC-
N210H
OMC-
N215
OMC-
N215H
OMC-
N225
OMC-
N225H
最大風量 ※14.5/5.0m3/min8.0/10.0m3/min14.5/16.5m3/min21.5/24.5m3/min
最大靜壓 ※10.59/0.85kPa1.13/1.55kPa1.57/2.17kPa1.88/2.57kPa
捕集效率99%以上
粒子径2µm以上1µm以上2µm以上1µm以上2µm以上1µm以上2µm以上1µm以上
電壓(50/60Hz)三相 AC200V / 200 ‒ 220V
馬達功率0.4kW(2P)0.75kW(2P)1.5kW(2P)2.2kW(2P)
馬達效率 ※276.0/76.0-77.0%81.5/81.1-82.5%
IE3/IE3-IE3
85.8/85.6-86.0%
IE3/IE3-IE3
86.0/86.8-86.9%
IE3/IE3-IE3
電流 ※11.9/1.7-1.7A4.0/3.9-3.6A7.1/7.1-6.4A9.5/9.3-8.4A
使用環境溫度0~+40℃
使用環境濕度85%RH以下 無結露下
噪音(A特性)約66/70dB約70/74dB約72/76dB約74/78dB
最高吸氣温度+80℃
適合EMC指令EMI:EN61000-6-4 EMS:EN61000-6-2
機械指令EN ISO/12000:2010 EN60204-1:2006+A1:2009 過電壓分類Ⅱ、污染度3
環境對應RoHS2
吸入口徑Ø98mmØ123mmØ148mmØ198mm
塗裝色粉體塗裝: 象牙色(10GY9/1 )、草綠色(10GY8/4 )
本體重量約25.0kg約40.0kg約57.0kg約68.0kg
排出口Ø31管

※1 環境溫度+25℃時的額定值
※2 單一馬達時的效率值
